Installation de réseaux de ventilation dans un bâtiment tertiaire

Présentation du projet

Une installation de ventilation en gaine galvanisée (souvent appelée acier galvanisé ou "galva") est le système de traitement d'air le plus répandu dans les bâtiments tertiaires, industriels et les grands ensembles résidentiels. Ce matériau est privilégié pour sa robustesse, sa durabilité et sa résistance à la corrosion.

Voici la description détaillée des composants et du fonctionnement d'une telle installation :

1. Les Composants Principaux de l'Installation

A. La Centrale de Traitement d'Air (CTA) ou le Ventilateur

C'est le "cœur" du système.

En extraction : Un simple caisson d'extraction (tourelle ou ventilateur de conduit) aspire l'air vicié.
En double flux : Une CTA aspire l'air neuf extérieur, le filtre, le chauffe ou le refroidit, puis l'insuffle dans le bâtiment, tout en récupérant les calories de l'air extrait via un échangeur thermique.

B. Le Réseau de Gaines (Conduits)

Les gaines en acier galvanisé transportent l'air. Elles se déclinent en deux formes principales :

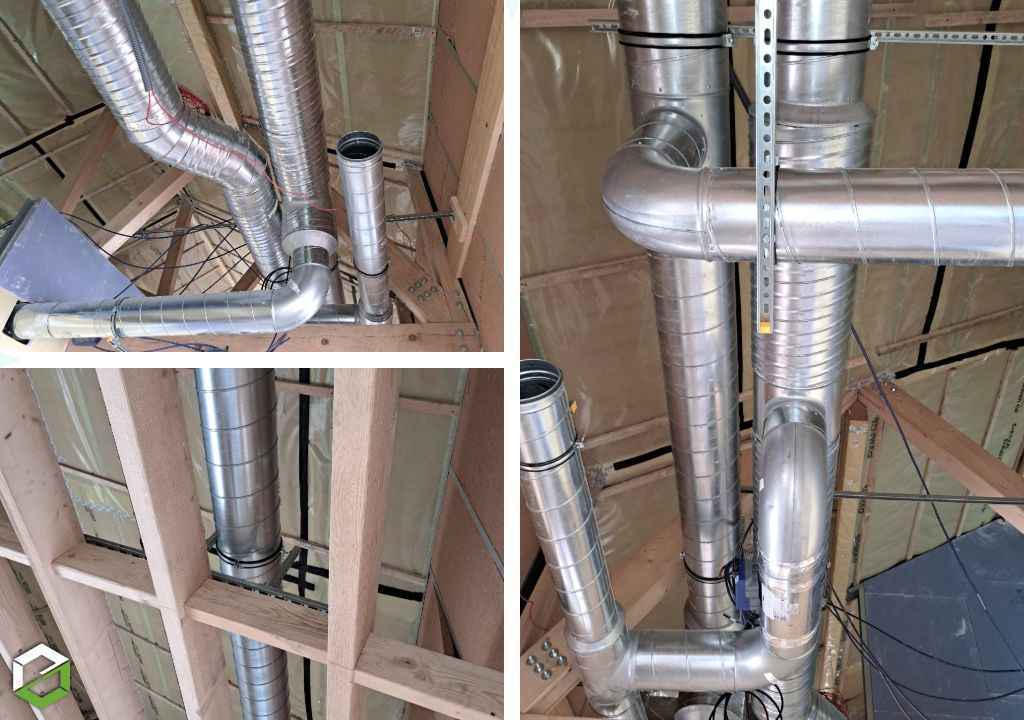

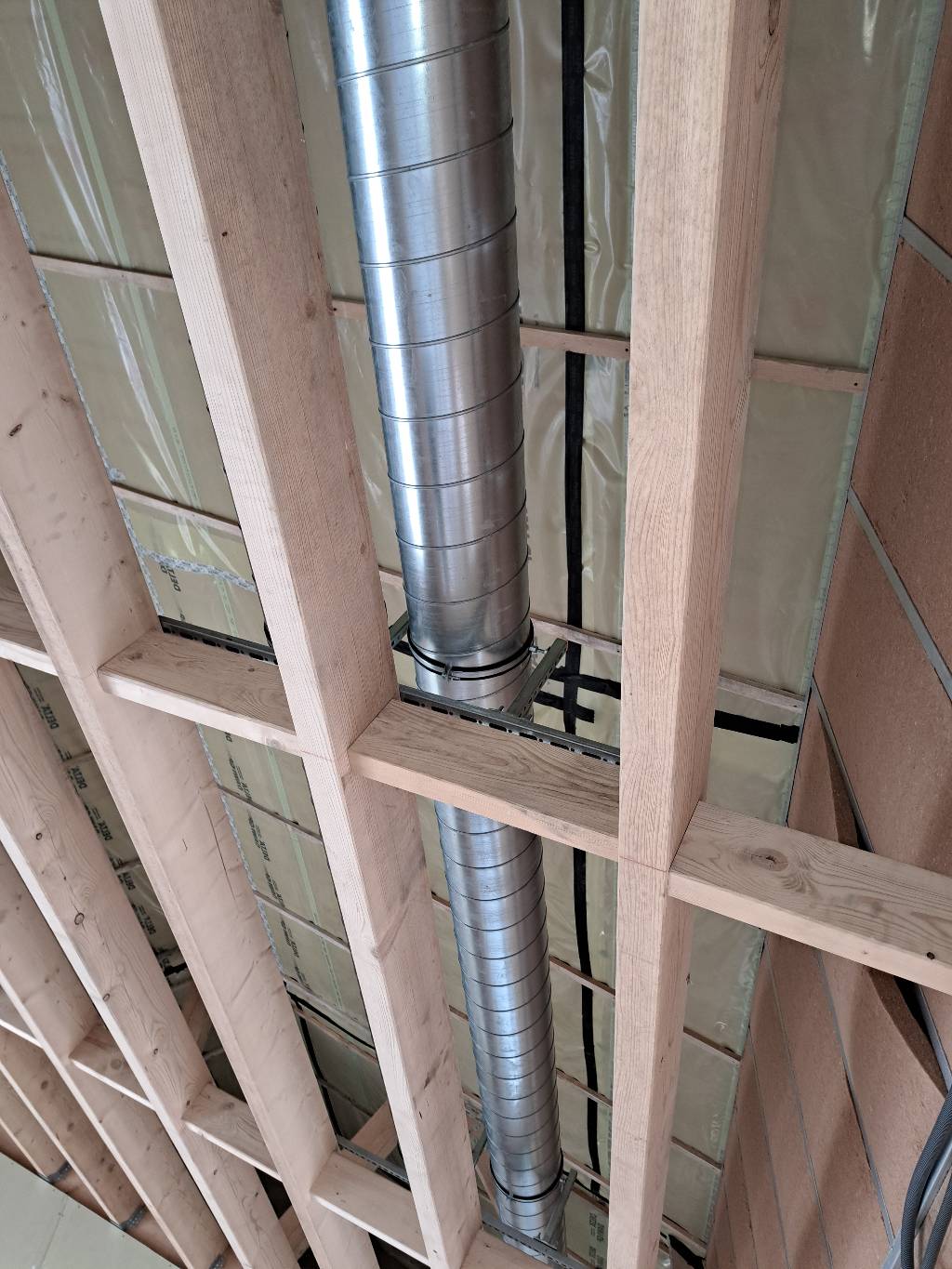

Gaines circulaires (ou spiro) : Ce sont des conduits ronds spiralés. Ils offrent d'excellentes performances aérauliques (moins de pertes de charge, moins de bruit) et sont plus faciles à étancher.
Gaines rectangulaires : Utilisées généralement pour les gros débits ou lorsque la hauteur sous plafond (faux plafond) est limitée. Elles sont fabriquées sur mesure.

C. Les Pièces de Transformation et Accessoires

Pour adapter le réseau à l'architecture du bâtiment, on utilise des pièces de raccordement en galva :

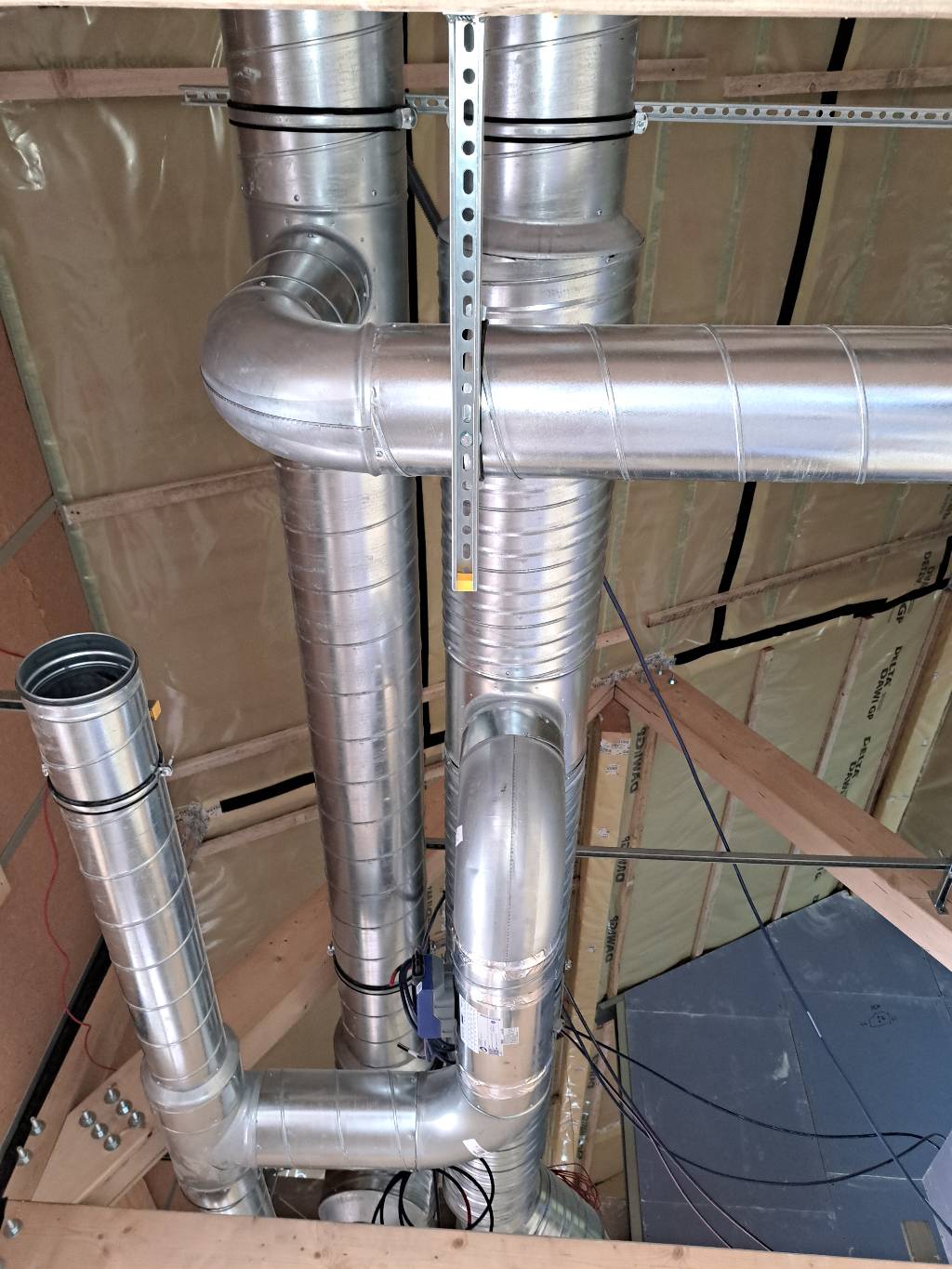

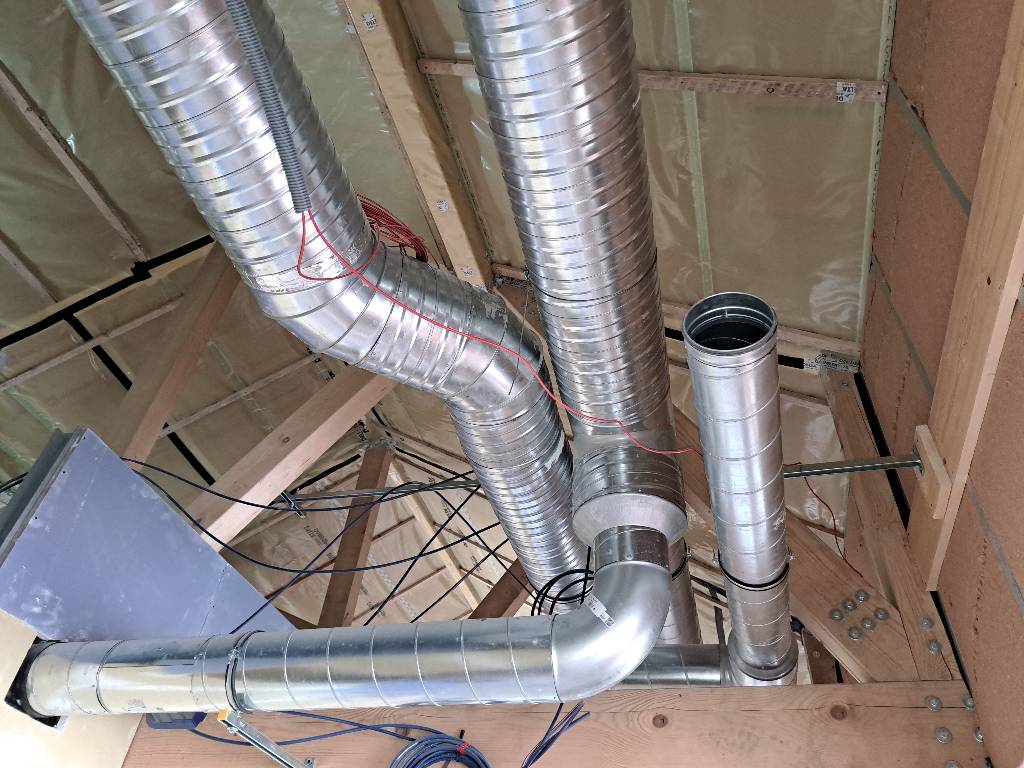

Coudes (90°, 45°) : Pour changer de direction.
Tés et piquages : Pour diviser le flux d'air vers différentes pièces.
Réductions : Pour modifier le diamètre ou la section de la gaine afin de maintenir une vitesse d'air constante.

D. Les Organes de Réglage et de Sécurité

Registres et clapets d'équilibrage : Volets mobiles situés à l'intérieur des gaines pour ajuster le débit d'air dans chaque zone.
Clapets coupe-feu : Dispositifs de sécurité obligatoires lorsque la gaine traverse un mur coupe-feu. En cas d'incendie, le clapet se ferme automatiquement pour bloquer les fumées.

E. Les Terminaux (Diffuseurs et Grilles)

C'est la partie visible de l'installation :

Grilles de soufflage / Reprise : Installées sur les murs ou les gaines apparentes.
Anémostats ou diffuseurs plafonniers : Intégrés dans les faux plafonds pour répartir l'air de manière homogène sans créer de courants d'air inconfortables.

2. Caractéristiques Techniques et Assemblage

L'Étanchéité : Les sections de gaines sont emboîtées les unes dans les autres (pour le circulaire) ou boulonnées via des cadres (pour le rectangulaire). L'étanchéité est renforcée par l'application de joints mastic (mastic galva), de bandes thermorétractables ou de joints d'étanchéité intégrés en usine.
Le Supportage : Les gaines sont suspendues au plafond de la structure à l'aide de tiges filetées, de colliers de suspension adaptés au diamètre, ou de rails de supportage (consoles), souvent équipés de bandes antivibratiles en caoutchouc.
L'Isolation (Optionnelle mais fréquente) : * Thermique :* Si la gaine transporte de l'air conditionné ou traverse un espace non chauffé, elle est entourée d'une laine de roche ou de verre (avec un pare-vapeur en aluminium) pour éviter les pertes d'énergie et la condensation.
- Acoustique :* Des pièges à son (silencieux) en acier galvanisé contenant un isolant phonique sont installés juste après le ventilateur pour atténuer les bruits de motorisation.

3. Avantages de cette Installation

Pourquoi choisir l'acier galvanisé ?
Longévité : La couche de zinc protège l'acier contre la rouille pendant des décennies.
Rigidité : Contrairement aux gaines souples en plastique, les gaines galva ne s'écrasent pas, garantissant un débit d'air constant et limitant les pertes de charge.
Hygiène et Entretien : Les parois lisses intérieures limitent le dépôt de poussières et permettent un nettoyage mécanique périodique.
Sécurité Incendie : L'acier est un matériau incombustible (classé M0 ou A1).
